• Tensione di alimentazione variabile tra i 9 e i 18 volt,
• Impedenza del carico tra i 4 e i 32ohm
• protezione in temperatura
• protezione verso i corto circuiti del carico
• circuito di stand-by, per ridurre l'assorbimento del componente,
• ingresso di mute, per ridurre il segnale in uscita di 60dB.

Di seguito sono riportati i links al circuito elettrico, al circuito stampato e al piano di montaggio. I componenti passivi devono essere di ottima qualità al fine di migliorare il rendimento audio.

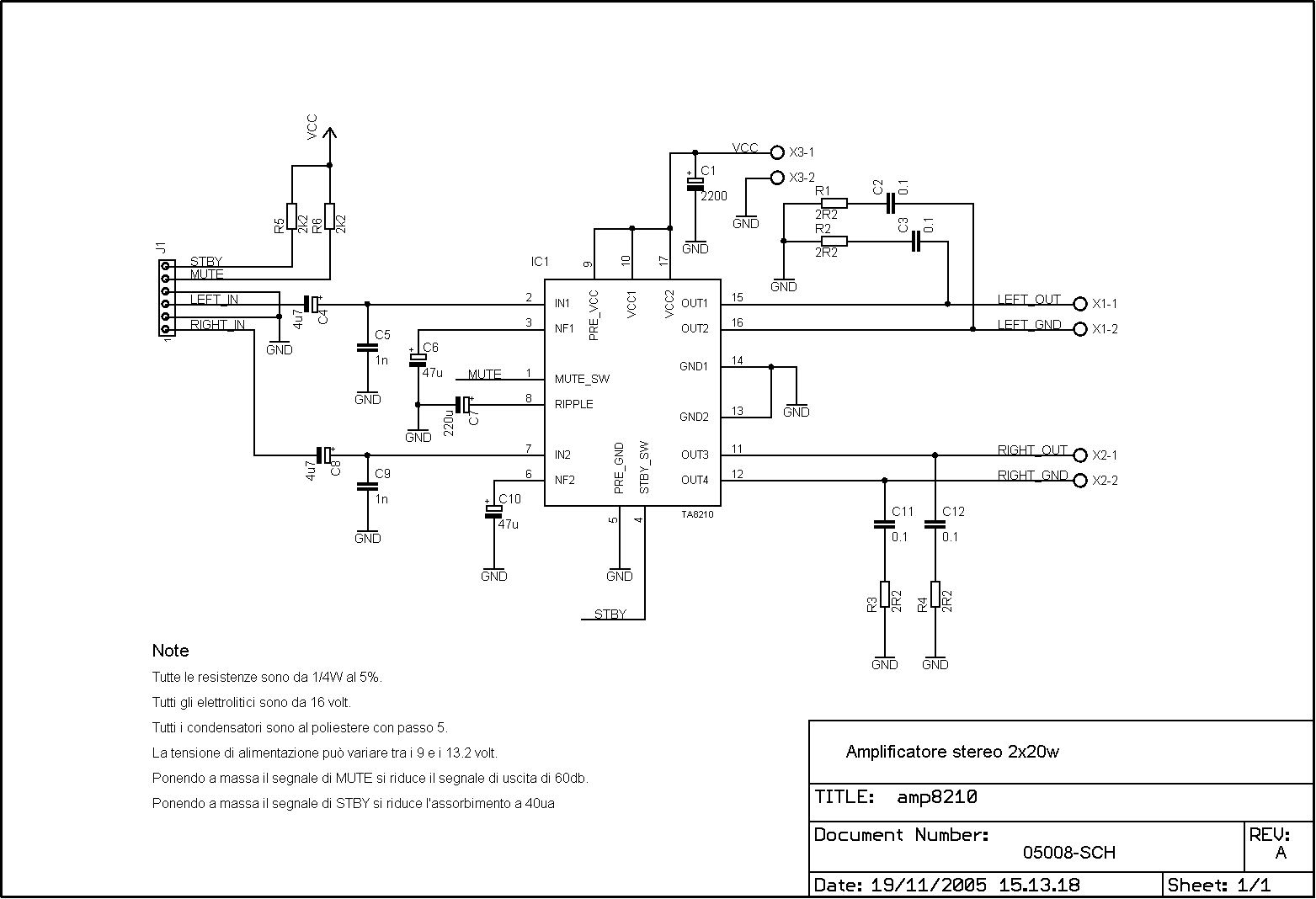

• schema elettrico

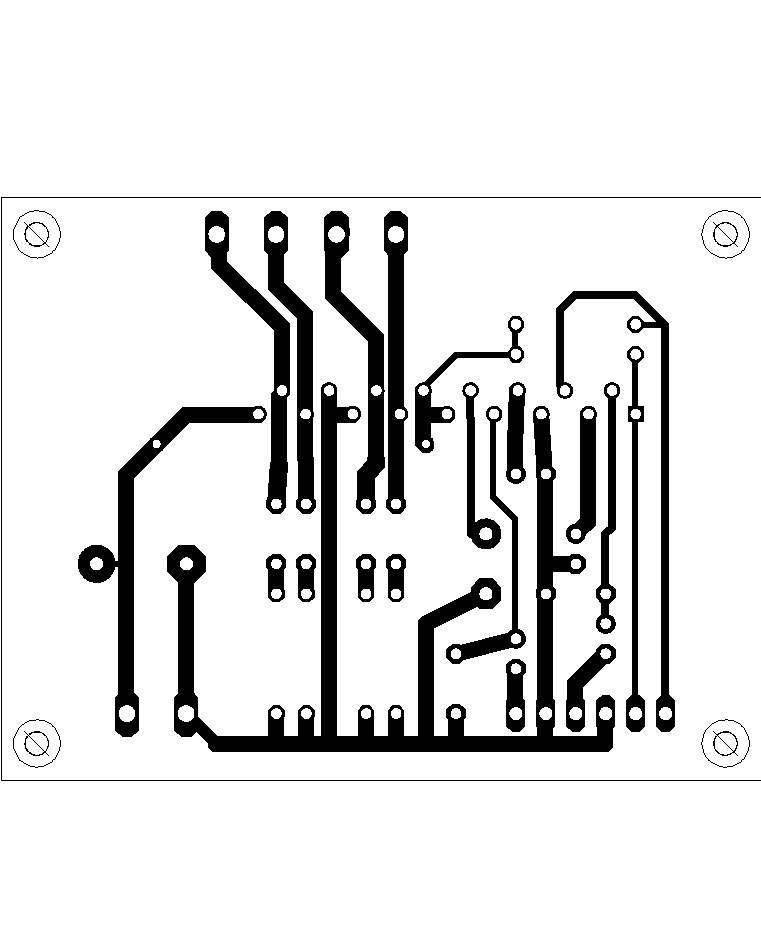

• circuito stampato (scala 1:1)

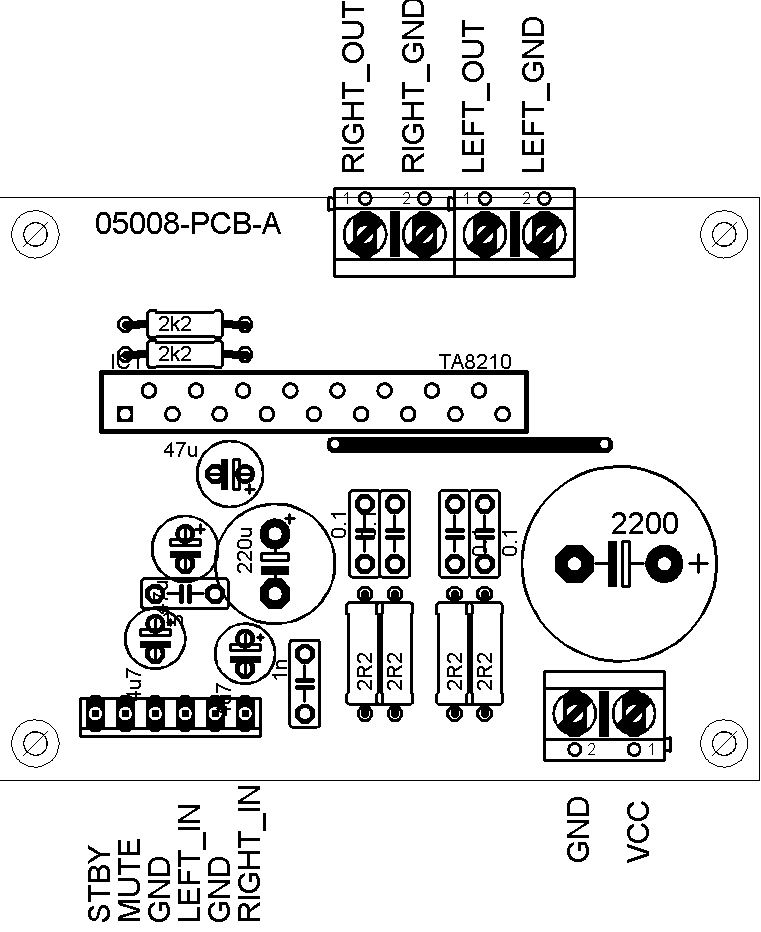

• piano di montaggio

L'impiego del modulo è abbastanza semplice. E' necessario fornire solo l'alimentazione e i segnali audio left e right. Tra gli inputs audio e la sorgente sonora è meglio interporre un potenziomentro, che oltre a fornire un riferimento di massa stabile all'ingresso, consente di regolare il volume. I due ingressi STANDBY e MUTE sono dotati di pull-ups interni, quindi non necessitano di terminazioni. In caso di utilizzo, basta collegarli alla massa per ottenere la funzione richiesta.
