Ultimo aggiornamento 12/03/2015

Programmatore USB per PIC

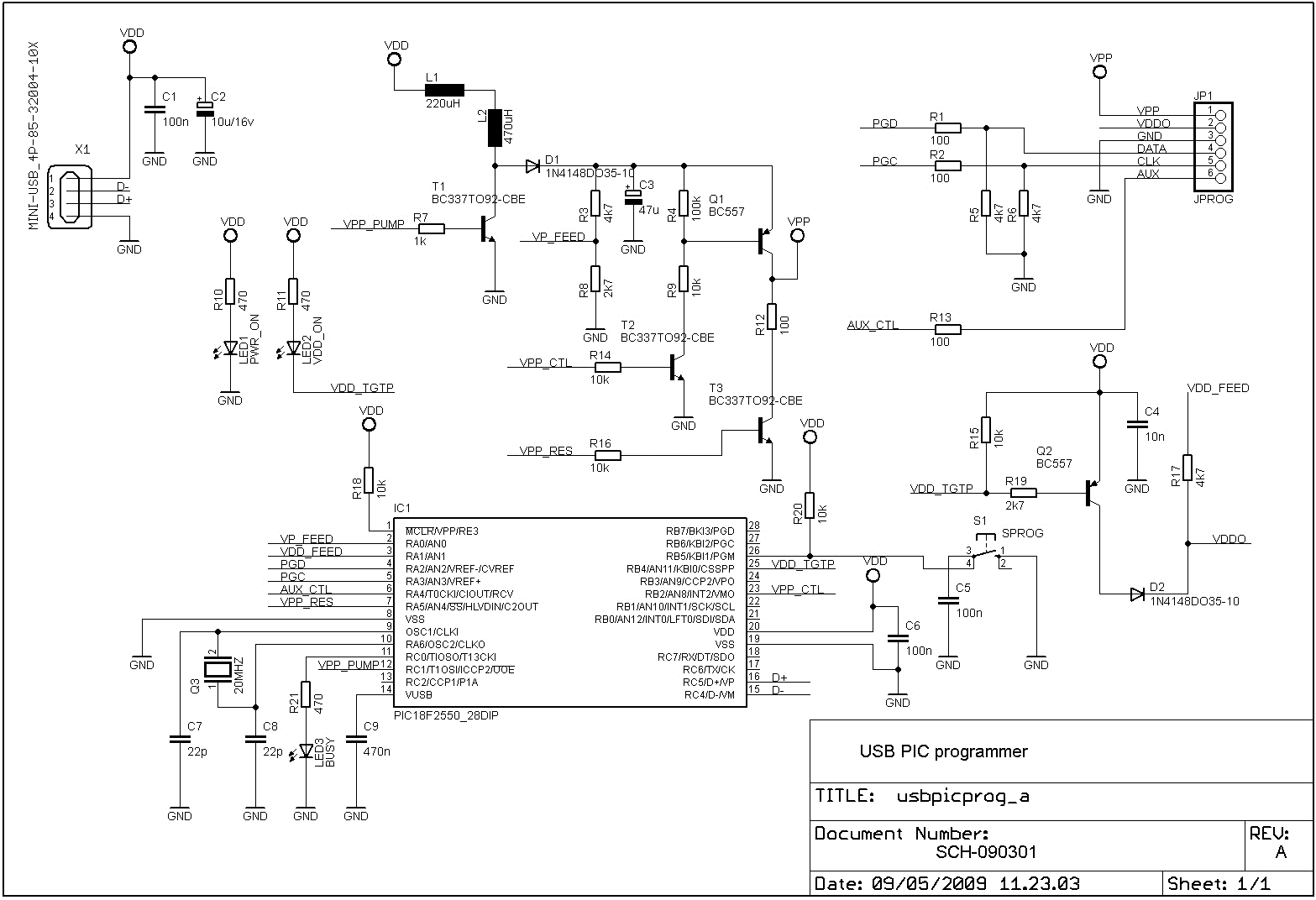

Questo programmatore e' derivato dal PicKit2 con qualche piccola variante sui componenti. La teoria di funzionamento è esposta nelle seguenti application notes della Microchip:

AN258: per la descrizione di funzionamento del circuito di boost per la tensione di programmazione
DS51553E: per la descrizione del PicKit2 basato sul PIC 18F2550

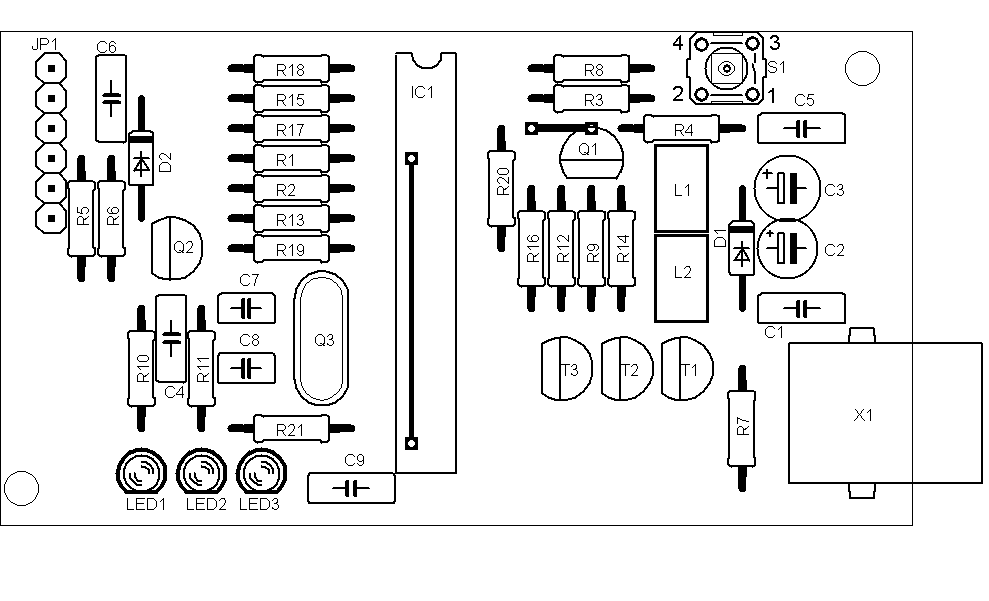

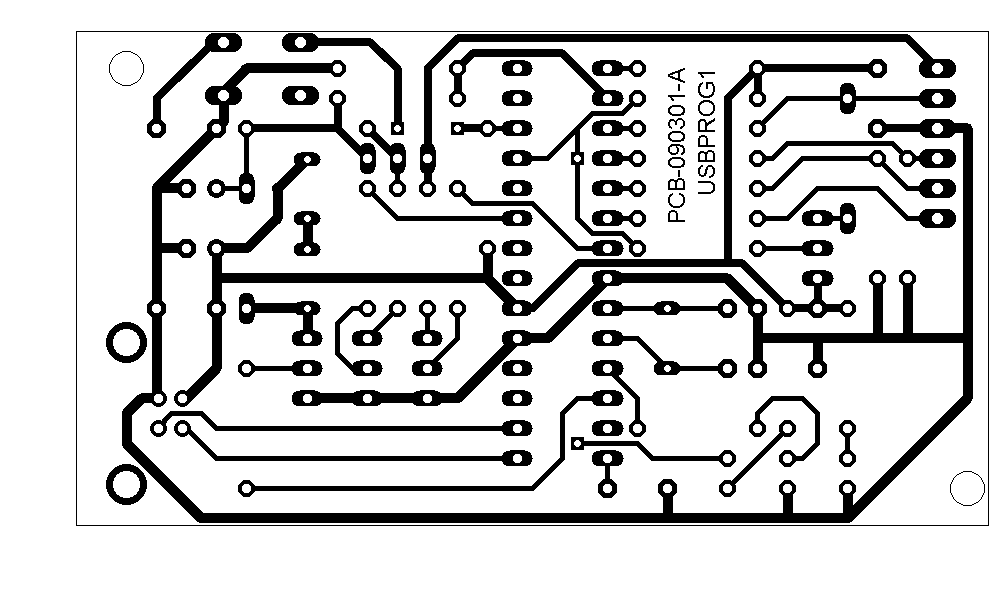

Costruzione
Per la costruzione del modulo basta seguire le normali regole di montaggio, ossia montare nell'ordine i ponticelli, le resistenze e cosi' via fino ai componenti più ingombranti.

Programmazione del PIC
Il PIC va programmato con l'ultima versione del firmware, che può essere scaricata dal sito della MICROCHIP. Il file utilizzato è denominato: PK2V023200.hex. Per tale operazione si può utilizzare ICPROG o un'altro programmatore seriale di facile assemblaggio.
