decoder per loco DCCDecoder DCC per locomotive

Il decoder descritto è stato realizzato per un uso didattico.
Le caratteristiche del decoder sono:
            • compatibilità con lo standard NMRA-DCC
            • massima corrente di pilotaggio 500ma
            • indirizzo fisso 68
            • numero dei passi per la velocità 14

Costruzione

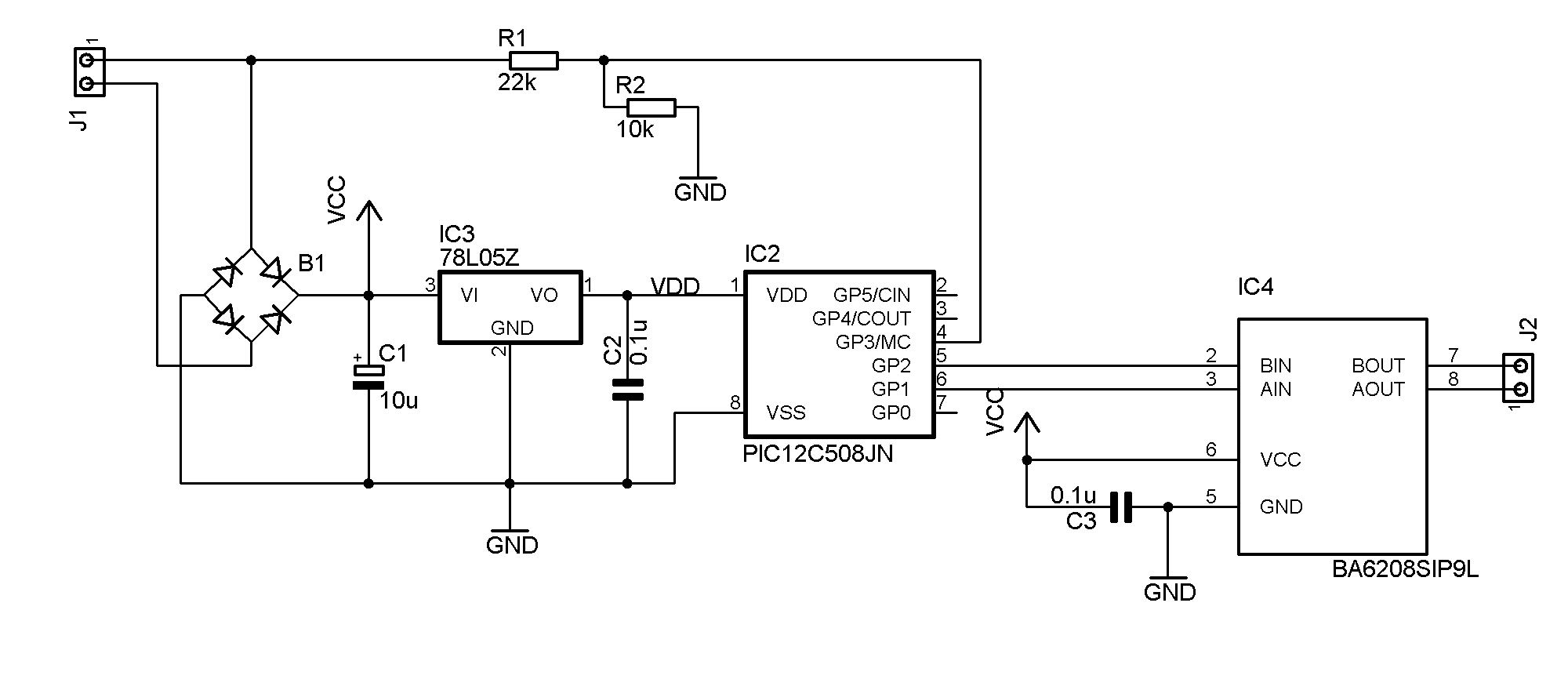

Il circuito va assemblato su un piccolo pezzo di un circuito millefori. Nella mia versione alcuni componenti sono montati sotto il PIC ed il ponte di diodi.
Le caratteristiche dei componenti sono:
  • Il ponte B1 è da 100V 1A
  • I valori dei resistori sono espressi in ohm e sono tutti da 1/8w 5%.
  • I valori dei condensatori sono espressi in farad. Le tensioni di lavoro sono 16 volt per gli elettrolitici e 63 volt per i ceramici.
  • Il binario va collegato al connettore J1
  • Il motore va collegato al connetore J2.
Programmazione del PIC
Il firmware del PIC è basato sul lavoro di Heiko Schroeter e Dean Probst. La versione è la 0 Alpha 2. Nello zip di seguito trovate il sorgente, il file di programmazione ed un file di stimoli che ho utilizzato per la simulazione tramite l'ambiente di sviluppo MPLAB 8.46.
