Alimentatore Variabile 1,25-20V 1,5A
Alimentatore basato sull'intramontabile LM317. Può fornire una tensione regolabile da 1,5v a 20v con correnti fino a 1,5A.
Per correnti superiori a 0,5 ampere è consigliabile montare un dissipatore sul LM317.
Il trasformatore deve avere un secondario pari alla tensione massima diviso 1,41.

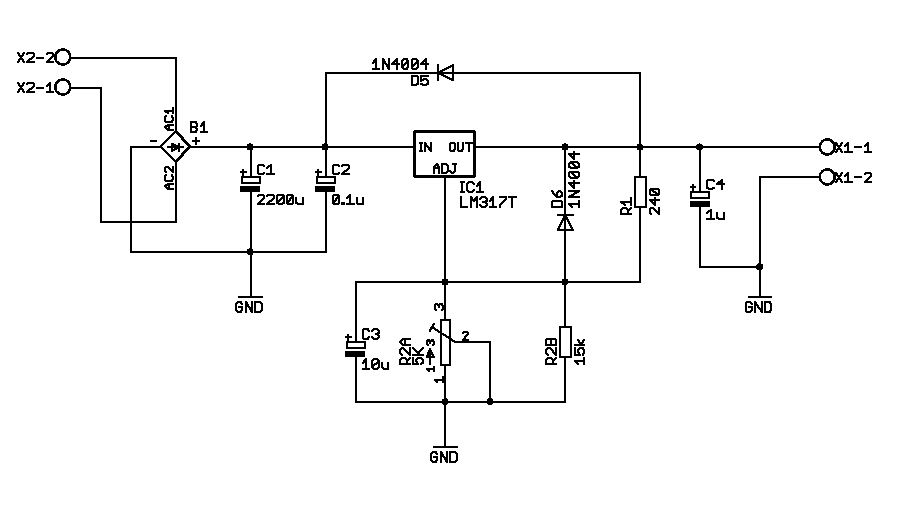

Schema elettrico

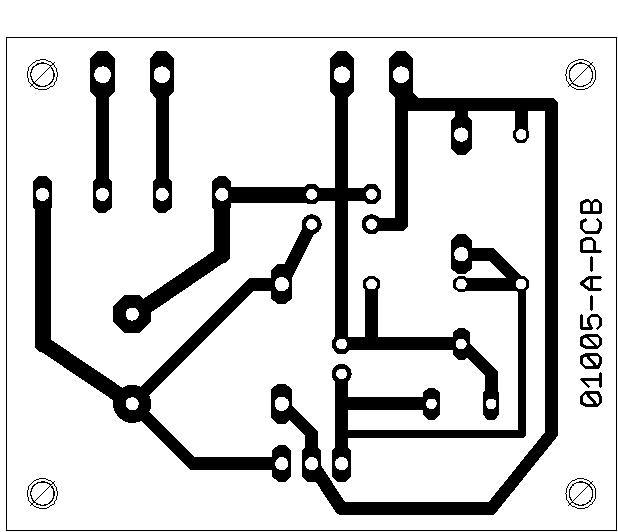

circuito stampato lato piste

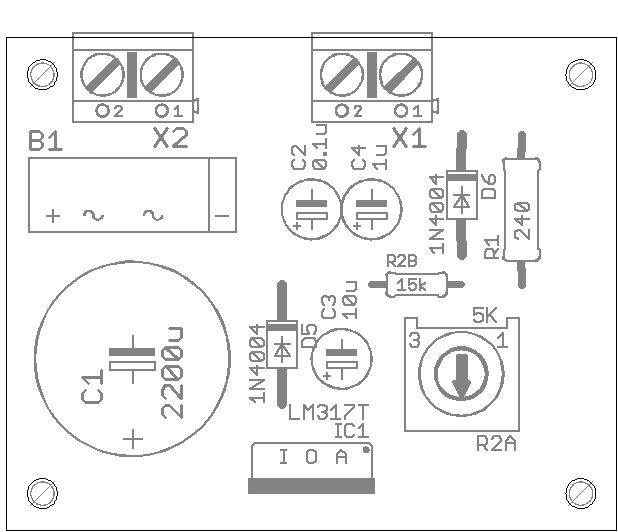

piano di montaggio
